Pneumatické momentové klíče
Profesionální momentové klíče JUWEL-Schraubtechnik pro přesné šroubové spoje v průmyslu — elektrické, pneumatické, hydraulické, akumulátorové i digitální.
TL — přímé (Straight)
Pneumatický momentový klíč s přímou konstrukcí pro momenty 40–15 000 Nm. Pevný převod poháněný stlačeným vzduchem, varianty Standard i Schwerlast (těžké zatížení).
- Krouticí moment: 40 – 15 000 Nm
- Pohon: stlačený vzduch (pneumatika), pevný převod
- Varianty: Standard (přípona 4) / Schwerlast (přípona 5)
- Upínací čtyřhran: 3/4" až 2 1/2"
| Parametr / Typ | TL-84 | TL-104/105 | TL-244/245 | TL-354/355 | TL-505 | TL-604/605 | TL-904/905 | TL-1205 | TL-1505 |
|---|---|---|---|---|---|---|---|---|---|
| Upínací čtyřhran | 3/4" / 1" | 1" | 1" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 2 1/2" |
| Krouticí moment (Nm) | 40 – 880 | 40 – 1 200 | 70 – 2 500 | 70 – 4 000 | 100 – 5 000 | 400 – 6 000 | 450 – 10 000 | 600 – 12 000 | 600 – 15 000 |
| Volnoběžné otáčky (ot/min) | 19 | 19 | 7,5 | 7,5 | 2 | 2,8 | 1,8 | 1,8 | 2 |
| Hmotnost ram. (kg) | 1,6 | 1,6 | 1,6 | 3,5 | 3,5 | 5,7 | 5,7 | 5,7 | 11 |
| Hmotnost Standard (kg) | 6 | 7 | 7 | 8 | — | 12 | 16 | — | — |
| Hmotnost Schwerlast (kg) | — | 8 | 8 | 9 | 9 | 13 | 17,6 | 18 | 34 |
| Výška C (mm) | 55 – 75 | 75 | 75 | 95 | 95 | 110 | 110 | 115 | 145 |
| Výška H (mm) | 360 | 360 | 410 | 410 | 460 | 420 | 460 | 470 | 500 |
| Ø převod. Standard (mm) | 88 | 88 | 88 | 88 | — | 130 | 130 | — | — |
| Ø převod. Schwerlast (mm) | — | 99 | 99 | 99 | 99 | 135 | 135 | 172 | 175 |

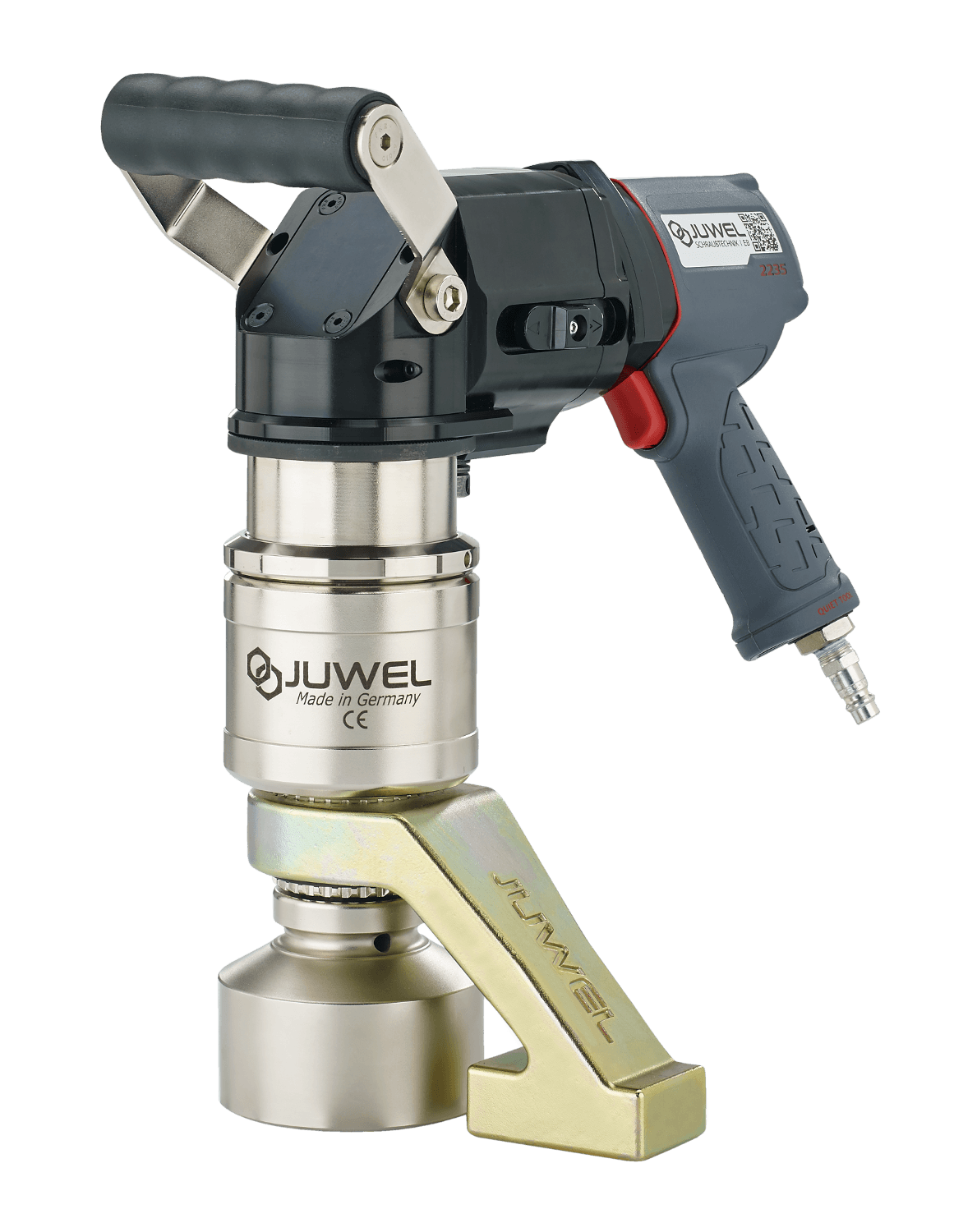

TLW — úhlové (Angled)
Úhlové pneumatické provedení pro stísněné prostory — výrazně kratší výška H (270–390 mm) při zachování stejného výkonového rozsahu jako TL. Varianty Standard i Schwerlast.
- Krouticí moment: 40 – 12 000+ Nm
- Kompaktní výška H: 270 – 390 mm
- Varianty: Standard / Schwerlast
- Upínací čtyřhran: 3/4" až 2 1/2"
| Parametr / Typ | TLW-84 | TLW-104/105 | TLW-244/245 | TLW-354/355 | TLW-505 | TLW-604/605 | TLW-904/905 | TLW-1205 | TLW-1505 |
|---|---|---|---|---|---|---|---|---|---|
| Upínací čtyřhran | 3/4" / 1" | 1" | 1" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 1 1/2" | 2 1/2" |
| Krouticí moment (Nm) | 40 – 880 | 40 – 1 200 | 70 – 2 500 | 70 – 4 000 | 100 – 5 000 | 400 – 6 000 | 450 – 10 000 | 600 – 12 000 | 600 – 15 000 |
| Volnoběžné otáčky (ot/min) | 19 | 19 | 7,5 | 7,5 | 2 | 2,8 | 1,8 | 1,8 | 2 |
| Hmotnost ram. (kg) | 1,6 | 1,6 | 1,6 | 3,5 | 3,5 | 5,7 | 5,7 | 5,7 | 11 |
| Hmotnost Standard (kg) | 7 | 8 | 8 | 9 | — | 13 | 17 | — | — |
| Hmotnost Schwerlast (kg) | — | 9 | 8,1 | 10,1 | 11 | 14 | 18,6 | 19 | 35 |
| Výška C (mm) | 55 – 75 | 75 | 75 | 95 | 95 | 110 | 110 | 115 | 145 |
| Výška H (mm) | 270 | 270 | 300 | 320 | 350 | 340 | 380 | 390 | 420 |
| Ø převod. Standard (mm) | 88 | 88 | 88 | 88 | — | 130 | 130 | — | — |
| Ø převod. Schwerlast (mm) | — | 99 | 99 | 99 | 99 | 135 | 135 | 172 | 175 |

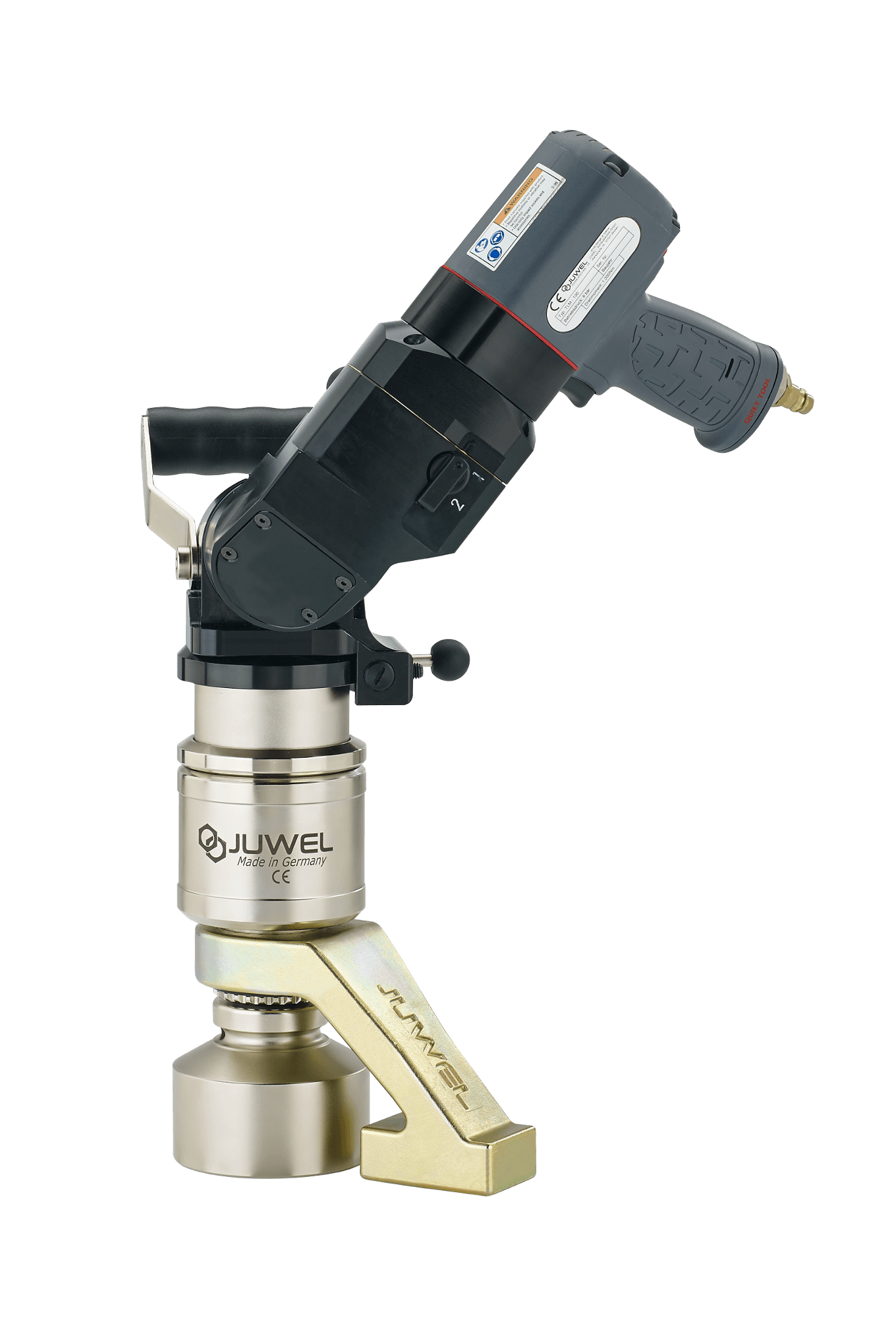

TLM — multi
Kompaktní pneumatický klíč s úhlovou převodovkou (výška H 250–360 mm) pro momenty 40–5 000 Nm. Varianty Standard i Schwerlast.
- Krouticí moment: 40 – 5 000 Nm
- Výška H: 250 – 360 mm
- Varianty: Standard / Schwerlast
- Upínací čtyřhran: 3/4" až 1 1/2"
| Parametr / Typ | TLM-84 | TLM-104/105 | TLM-244/245 | TLM-354/355 | TLM-505 |
|---|---|---|---|---|---|
| Upínací čtyřhran | 3/4" / 1" | 1" | 1" | 1 1/2" | 1 1/2" |
| Krouticí moment (Nm) | 40 – 880 | 40 – 1 200 | 70 – 2 500 | 70 – 4 000 | 100 – 5 000 |
| Volnoběžné otáčky (ot/min) | 19 | 19 | 8,5 | 7,5 | 2 |
| Hmotnost ram. (kg) | 1,6 | 1,6 | 1,6 | 3,5 | 3,5 |
| Hmotnost Standard (kg) | 9 / 9,5 | 9,5 | 9,5 | 10,5 | — |
| Hmotnost Schwerlast (kg) | — | 10,6 | 10,6 | 11,6 | 12,6 |
| Výška C (mm) | 55 / 75 | 75 | 75 | 95 | 95 |
| Výška H (mm) | 250 / 270 | 270 | 300 | 330 | 360 |
| Ø převod. Standard (mm) | 88 | 88 | 88 | 88 | — |
| Ø převod. Schwerlast (mm) | — | 99 | 99 | 99 | 99 |
