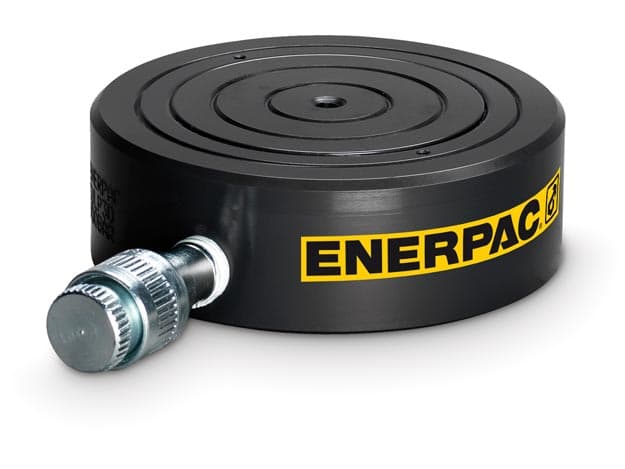

CULP10, 10,9 Tonnen Tragfähigkeit, 6 mm Hub, ultraflacher Hydraulikzylinder mit Anschlagring
Die hydraulischen Pancake-Zylinder der CULP-Serie mit niedrigem Profil verfügen über eine ultraflache, einfach wirkende Lastrückführung und verfügen über einen Anschlagring zur Begrenzung des maximalen Hubs. Alle Modelle sind mit einer nitrocarburierten Beschichtung versehen, um die Haltbarkeit und den Korrosionsschutz in rauen Arbeitsumgebungen zu verbessern.
Eingefahrene Höhe A
27.5 mm
Ausgefahrene Höhe B
33,5 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
Hydraulikzylinder mit geringer Höhe der CULP-Serie, auch bekannt als hydraulische Pancake-Zylinder, bieten ein beeindruckendes Verhältnis von Leistung zu Höhe und sind daher die richtige Wahl für beengte Räume, in die andere Zylinder nicht passen.
Es stehen mehrere Konfigurationen zur Auswahl, mit Tonnagekapazitäten von 10 bis 100 imperialen Tonnen (97–1077 kN) und zusammengeklappten Höhen von 1,08–2,55 Zoll (27,5 - 65 mm).
Alle sind mit einer robusten nitrokarburierten Beschichtung für verbesserten Korrosionsschutz in rauen Arbeitsumgebungen versehen.
- Bis zu 4 % Seitenlast der maximalen Kapazität
- Anschlagring zur maximalen Hubbegrenzung
- Extrem niedrige zusammengeklappte Höhe
- Nitrocarburierte Oberflächenbehandlung für raue Bedingungen
- Koppler im Lieferumfang enthalten
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 27.5 mm |
| Ausgefahrene Höhe B | 33,5 mm |
| Hub | 6 mm |
| Gewicht | 1,0 kg |
| Kupplung | AR630 Coupler |
| Material | Stahl |
| Rückzugsart | einfachwirkend, Lastrücklauf |
| Kolbentyp | massiv |
| Tragfähigkeitsklasse | 10 t |
| Oberflächenbehandlung | nitriert |
| Ölvolumen Vorschub | 8,3 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Vorschub | 13,9 cm² |
| Max. Vorschubkraft | 97 kN |
Produktabmessungen
