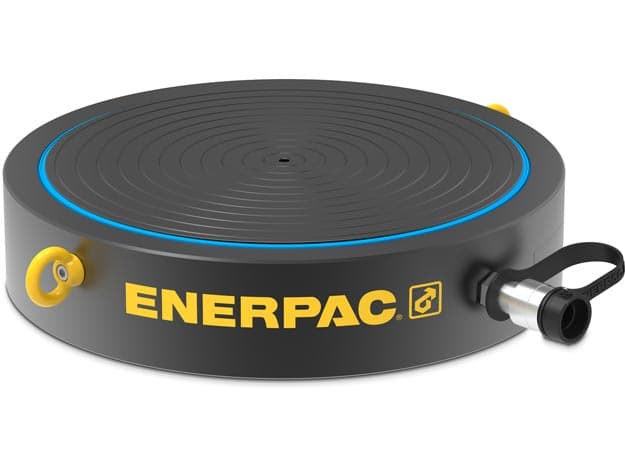

CUSP750, 846,0 Tonnen Tragfähigkeit, 16.3 mm Hub, ultraflacher Hochleistungs-Hydraulikzylinder
Die hydraulischen Pancake-Zylinder der CUSP-Serie mit niedrigem Profil sind ultraflach, einfachwirkend und mit Lastrückführung ausgestattet. Sie verfügen über eine Kippfunktion, um die Last gleichmäßig zu verteilen. Alle Modelle sind mit einer nitrocarburierten Beschichtung versehen, um die Haltbarkeit und den Korrosionsschutz in rauen Arbeitsumgebungen zu verbessern.
Eingefahrene Höhe A
93.5 mm
Ausgefahrene Höhe B
103,5 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
Hydraulikzylinder mit geringer Höhe der CUSP-Serie, auch bekannt als hydraulische Flachzylinder, kombinieren ein beeindruckendes Verhältnis von Leistung zu Höhe mit einer Kippsattelfunktion, um die Last gleichmäßig zu verteilen und Seitenlast zu verhindern.
Diese sind in mehreren Kapazitäten für hohe Tonnagen erhältlich und somit die richtige Wahl für enge Räume, in denen andere Zylinder nicht passen.
Es stehen mehrere Konfigurationen zur Auswahl, darunter Kapazitäten für hohe Tonnagen bis zu 1000 Tonnen (10165 kN). Diese ultraflachen Hydraulikzylinder haben zusammengeklappte Höhen von 1,4 bis 4,06 Zoll (35,5 bis 103 mm).
Alle sind mit einer robusten nitrokarburierten Beschichtung für verbesserten Korrosionsschutz in rauen Arbeitsumgebungen versehen.
- Bis zu 4 % Seitenlast der maximalen Kapazität
- Extrem niedrige zusammengeklappte Höhe
- Integrierte Kippfunktion bis zu 4 Grad zur gleichmäßigen Lastverteilung
- Nitrocarburierte Oberflächenbehandlung für raue Bedingungen
- „Rote Linie“ für visuelle maximale Hubbegrenzung Bis zu 4 % Seitenlast der maximalen Kapazität
- Koppler im Lieferumfang enthalten
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 93.5 mm |
| Ausgefahrene Höhe B | 103,5 mm |
| Hub | 16.3 mm |
| Gewicht | 105,2 kg |
| Kupplung | CR400 Coupler |
| Material | Stahl |
| Rückzugsart | einfachwirkend, Lastrücklauf |
| Kolbentyp | massiv |
| Tragfähigkeitsklasse | 750 t |
| Oberflächenbehandlung | nitriert |
| Ölvolumen Vorschub | 1757 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Vorschub | 1075,2 cm² |
| Max. Vorschubkraft | 7527 kN |
Produktabmessungen
