Enerpac|Schraubenvorspannwerkzeuge

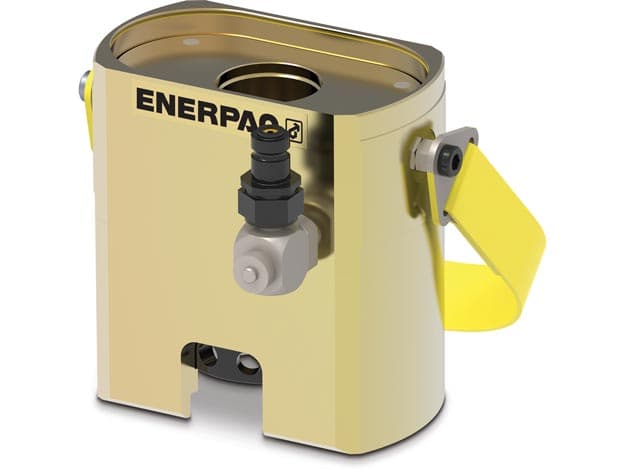

FTE8836S, Bolzen der Güteklasse 8,8 ksi, hydraulischer Bolzenspanner für elliptische Fundamente, 1,42 Zoll Bolzendurchmesser, 2,36 Zoll Mutter A/F
Art.-Nr.: FTE8836S
Tragfähigkeit (kN)
466,2
Gewicht (kg)
9,7
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
- Fundamentbolzenspanner der FTE-Serie bieten schnelle und genaue Leistung bei schwierigen, eng zugänglichen Fundamentspannanwendungen
- Vielseitiges Design, kompatibel mit Williams-, Dyson-, Macalloy- und ähnlichen Stollen
- Ideale Lösung, die sowohl für Standard- als auch für Anwendungen mit engem Zugang geeignet ist
- Ähnlich wie Standard-Fundamentspanner wurden elliptische Spanner speziell für Fundamentbefestigungsanwendungen an Windtürmen entwickelt und nutzen die vorhandene Sechskantmutter als Reaktionspunkt, um eine Fehlausrichtung des Gewindes zu verhindern.
- Im Gegensatz zu Standard-Spannern der FTR-Serie verfügen die Spanner der FTE-Serie über eine elliptische Geometrie, die den Einbau in Fundamentanwendungen mit engem Zugang ermöglicht, ohne die Tragfähigkeit zu beeinträchtigen. Bediener können mit einer Knebelstange auf die Mutter zugreifen, anstatt ein versetztes Reduziergetriebe zu verwenden. Elliptische Spanner eignen sich ideal für Anwendungen mit geringem Abstand oder als universelles Werkzeug, das in fast jeder Fundamentanwendung funktioniert, egal ob Standard- oder enger Zugang.
- 1. Max. Hubanzeige: Verlängert die Lebensdauer, indem es hilft, einen übermäßigen Hub des Zylinders zu verhindern.
- 2. Langlebige Dichtungen: Für maximale Haltbarkeit und verlängerte Lebensdauerintervalle.
- 3. Kolben mit automatischer Rückstellung: Vereinfacht die Verwendung und verbessert die Betriebsgeschwindigkeit.
- 4. Elliptische Form: Ermöglicht den Zugriff auf Nahbereichsanwendungen.
- 5. Korrosionsschutz: Die Zinkbeschichtung bietet erstklassige Korrosionsbeständigkeit.
- 6. Schnellkupplung (nicht abgebildet): Für eine sichere und einfache hydraulische Verbindung. OPTIONAL 360°-Drehgelenk verfügbar für zusätzliche Flexibilität bei der Schlauchpositionierung.
Technische Daten
| Parameter | Wert |
|---|---|
| Tragfähigkeit (kN) | 466,2 |
| Gewicht (kg) | 9,7 |
| Schraubendurchmesser | 36 |
| Max. Druck (bar) | 1500 |
Produktabmessungen
Abmessung
mm
in
Hub
10
0.39
A
142
5.59
B
82
3.23
C
142
5.59
D
147,5
5.81
