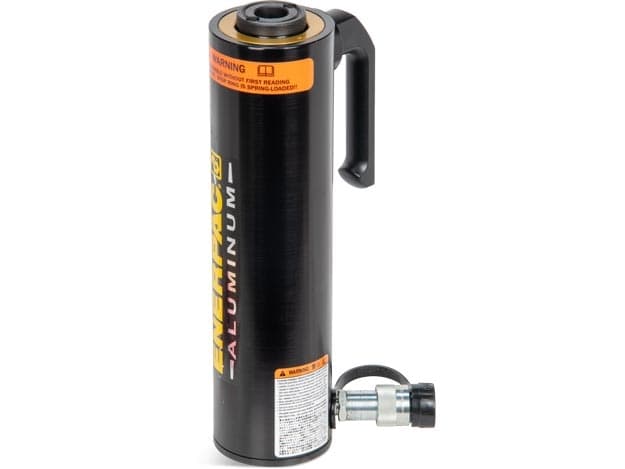

RACH208, 25,4 Tonnen Tragfähigkeit, 200 mm Hub, Aluminium-Hohlkolben-Hydraulikzylinder
Aluminium-Hohlhydraulikzylinder der RACH-Serie können sowohl Druck- als auch Zugkräfte liefern. Sie sind leichter als Stahläquivalente für eine bessere Tragbarkeit und verfügen über eine hochfeste Rückholfeder für ein schnelles Zurückziehen.
Eingefahrene Höhe A
378 mm
Ausgefahrene Höhe B
578 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
Hohlkolben-Hydraulikzylinder der RACH-Serie (manchmal auch Mittellochzylinder genannt) verfügen über einen Hohlkolben mit einem Innengewinde, um die Befestigung an der zu ziehenden Komponente zu ermöglichen. Dies macht sie zur idealen Wahl, wenn Sie einen leichteren, tragbareren Zylinder für Anwendungen wie Spannen, Prüfen, Ziehen und Heben benötigen. Jeder RACH-Zylinder ist für einen Druck von bis zu 10.000 psi (700 bar) ausgelegt und entspricht ASME B30.1.
Jeder RACH-Zylinder ist einfachwirkend und verwendet eine hochfeste Rückholfeder für schnelles Zurückziehen. Alle sind mit angeschraubten Sätteln aus gehärtetem Stahl und einer Stahlgrundplatte für erhöhte Haltbarkeit ausgestattet.
Aluminium ist nicht nur leicht, sondern auch von Natur aus weniger korrosiv als Stahl, was es zu einem großartigen Material für den Einsatz in vielen ätzenden Umgebungen macht. Für verbesserten Schutz sind RACH-Aluminiumzylinder mit einer eloxierten Hartbeschichtung versehen, um Beschädigungen zu widerstehen und die Lebensdauer der Zylinder zu verlängern.
- Das hohle Kolbendesign ermöglicht sowohl Zug- als auch Druckkräfte
- Verbundlager erhöhen die Lebensdauer des Zylinders und erhöhen die Seitenlastbeständigkeit
- Die Hartbeschichtung aller Oberflächen schützt vor Beschädigungen und verlängert die Lebensdauer des Zylinders
- Griffe bei allen Modellen im Lieferumfang enthalten
- Schwimmendes Mittelrohr erhöht die Lebensdauer der Dichtung
- Grundplatte und Sattel aus Stahl zum Schutz vor lastbedingten Schäden
- Integrierter Anschlagring verhindert einen Überhub des Kolbens und hält der vollen Zylinderkapazität stand
- Hochfeste Rückholfeder für schnelles Einfahren des Zylinders
- CR400-Kupplung und Staubkappe bei allen Modellen im Lieferumfang enthalten
- Alle Zylinder erfüllen die ASME B-30.1-Standards
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 378 mm |
| Ausgefahrene Höhe B | 578 mm |
| Hub | 200 mm |
| Gewicht | 8,0 kg |
| Kupplung | CR400 Coupler |
| Material | Aluminium |
| Rückzugsart | einfachwirkend, Federrücklauf |
| Kolbentyp | hohl |
| Tragfähigkeitsklasse | 20 t |
| Oberflächenbehandlung | anodisiert |
| Ölvolumen Vorschub | 654 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Vorschub | 32,7 cm² |
| Max. Vorschubkraft | 229 kN |
Produktabmessungen
