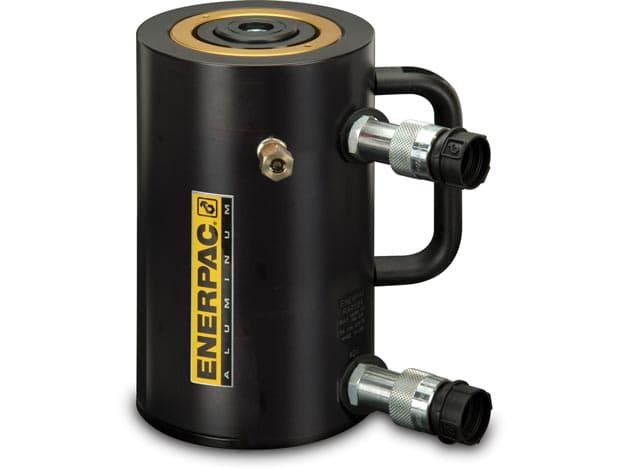

RAR506, 50 Tonnen Tragfähigkeit, 150 mm Hub, doppeltwirkender Aluminium-Hydraulikzylinder
Die leichten Hydraulikzylinder der RAR-Serie sind doppeltwirkend und ermöglichen einen schnellen und kontrollierten Rückzug. Durch die robuste Aluminiumkonstruktion sind sie leichter als Stahläquivalente und bieten daher eine bessere Tragbarkeit.
Eingefahrene Höhe A
301 mm
Ausgefahrene Höhe B
451 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
Doppeltwirkende Hydraulikzylinder der RAR-Serie ermöglichen einen schnelleren und kontrollierteren Kolbenrückzug als Typen mit Federrückstellung oder Lastrückstellung. Die hydraulische Rückführungsmethode funktioniert unabhängig von Schlauchlängen und Systemverlusten weiterhin effektiv und sorgt so für Effizienz und Produktivität. Jeder RAR-Zylinder ist für einen Druck von bis zu 10.000 psi (700 bar) ausgelegt und entspricht ASME B30.1.
Die Aluminiumkonstruktion der RAR-Zylinder bedeutet, dass sie nicht nur leicht, sondern auch weniger korrosiv als Stahläquivalente sind. Dies trägt dazu bei, die Haltbarkeit in vielen ätzenden Umgebungen aufrechtzuerhalten. Für verbesserten Schutz sind RAR-Aluminiumzylinder mit einer eloxierten Hartbeschichtung versehen, um Beschädigungen zu widerstehen und die Lebensdauer der Zylinder zu verlängern. Griffe, die bei allen Modellen vorhanden sind, verbessern ihre Tragbarkeit.
Jeder RAR-Zylinder ist mit einem angeschraubten Sattel aus gehärtetem Stahl und einer Stahlgrundplatte für erhöhte Haltbarkeit ausgestattet. Optionale Kippsättel können dazu beitragen, die Last gleichmäßig zu stützen und unerwünschte Seitenlasten zu verringern.
- Doppeltwirkend für schnelles Einfahren, unabhängig von Schlauchlängen und Systemverlusten
- Verbundlager erhöhen die Lebensdauer des Zylinders und erhöhen die Seitenlastbeständigkeit
- Die Hartbeschichtung aller Oberflächen schützt vor Beschädigungen und verlängert die Lebensdauer des Zylinders
- Griffe bei allen Modellen im Lieferumfang enthalten
- Grundplatte und Sattel aus Stahl zum Schutz vor lastbedingten Schäden
- Integrierter Anschlagring verhindert einen Überhub des Kolbens und hält der vollen Zylinderkapazität stand
- Eingebautes Sicherheitsventil verhindert versehentlichen Überdruck
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 301 mm |
| Ausgefahrene Höhe B | 451 mm |
| Hub | 150 mm |
| Gewicht | 14,3 kg |
| Kupplung | CR400 Coupler |
| Material | Aluminium |
| Rückzugsart | doppeltwirkend, hydraulischer Rücklauf |
| Kolbentyp | massiv |
| Tragfähigkeitsklasse | 50 t |
| Oberflächenbehandlung | anodisiert |
| Ölvolumen Vorschub | 1063 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Vorschub | 70,9 cm² |
| Max. Vorschubkraft | 496 kN |
Produktabmessungen
