Enerpac|Zylinder

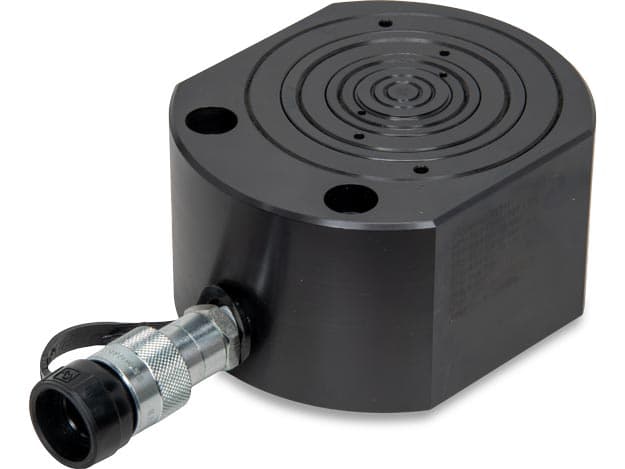

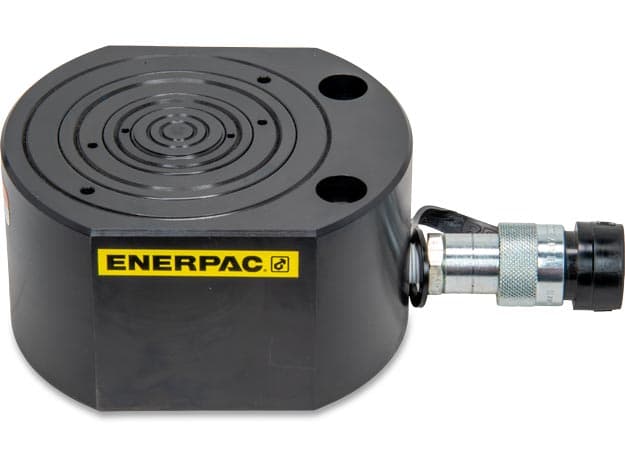

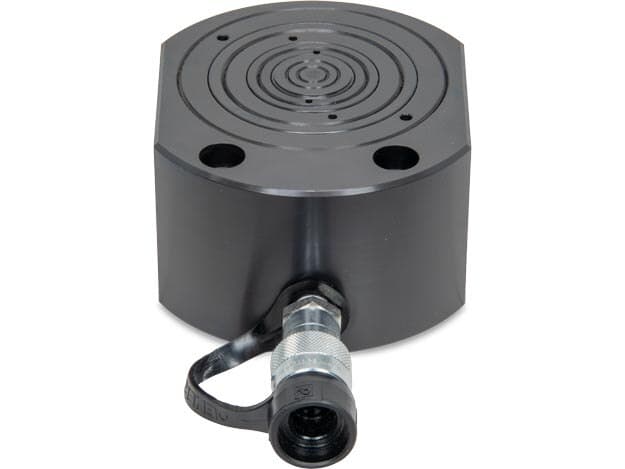

RLT111, 12,5 Tonnen Tragfähigkeit, 40 mm Hub, mehrstufiger Teleskop-Hydraulikzylinder mit geringer Höhe
Art.-Nr.: RLT111
Eingefahrene Höhe A
89 mm
Ausgefahrene Höhe B
129 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
- Einfachwirkend, Lastrückführung
- Nitrocarburierungs-Oberflächenbehandlung für verbesserte Belastungs- und Verschleißfestigkeit sowie Korrosionsschutz
- Die längere Hublänge von Teleskopzylindern spart Ihnen Zeit und vereinfacht Projekte, indem eine Last über eine größere Distanz bewegt wird und der Einsatz temporärer Stützvorrichtungen entfällt.
- Für den Einsatz in engen Räumen: Maschinenpositionierung, Werkzeugbefestigung
- Befestigungsschraubenlöcher für einfache Befestigung
- Bis zu 3 % Seitenlast der maximalen Kapazität
- Design-Sicherheitsfaktor entspricht ASME B30.1 und EN1494
- CR400-Kupplung für Kompatibilität mit Standardprodukten
- Hochlegierter Stahl für maximale Festigkeit
- 1. Stufe: maximale Tragfähigkeit bei geringerem Hub.
- 2. Stufe: verlängerter Hub mit geringerer Kapazität als die 1. Stufe.
- Endstufe: maximale Hubverlängerung bei geringster Kapazität.
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 89 mm |
| Ausgefahrene Höhe B | 129 mm |
| Hub | 40 mm |
| Gewicht | 13,1 kg |
| Kupplung | CR400 Coupler |
| Material | Stahl |
| Rückzugsart | einfachwirkend, Lastrücklauf |
| Kolbentyp | teleskopisch |
| Tragfähigkeitsklasse | 12 t |
| Oberflächenbehandlung | nitriert |
| Ölvolumen Vorschub | 241 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Max. Vorschubkraft | 111 kN |
Produktabmessungen
Abmessung
mm
in
Eingefahrene Höhe A
89
3.5
Ausgefahrene Höhe B
129
5.08
Außendurchmesser D
165 x 140
6.50 x 5.51
Kolbendurchmesser F
38
—
Gehäuse bis Vorschubport H
25
0.98
