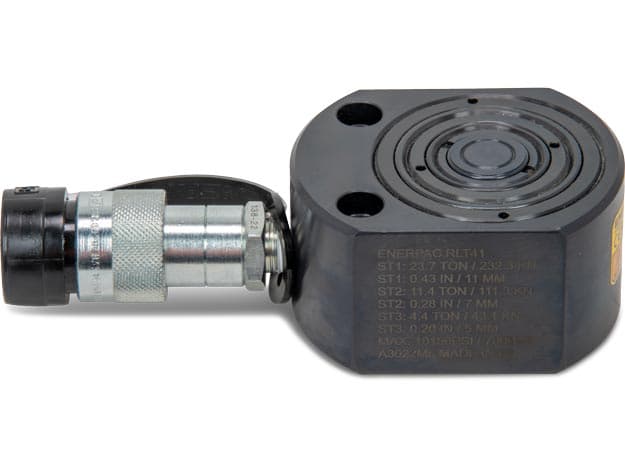

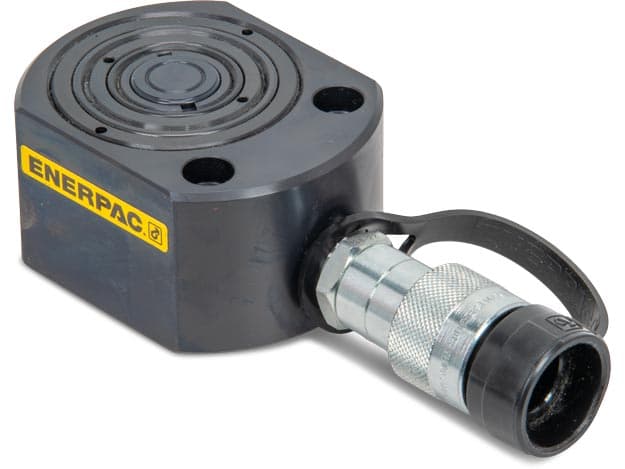

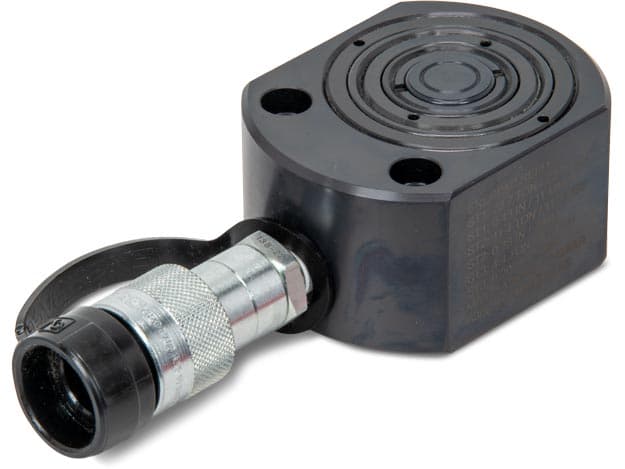

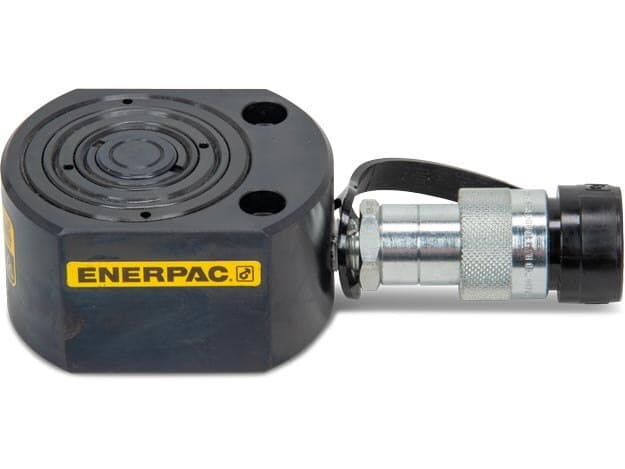

RLT41, 4,8 Tonnen Tragfähigkeit, 23 mm Hub, mehrstufiger Teleskop-Hydraulikzylinder mit geringer Höhe
Art.-Nr.: RLT41
Eingefahrene Höhe A
54 mm
Ausgefahrene Höhe B
77 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
- Einfachwirkend, Lastrückführung
- Nitrocarburierungs-Oberflächenbehandlung für verbesserte Belastungs- und Verschleißfestigkeit sowie Korrosionsschutz
- Die längere Hublänge von Teleskopzylindern spart Ihnen Zeit und vereinfacht Projekte, indem eine Last über eine größere Distanz bewegt wird und der Einsatz temporärer Stützvorrichtungen entfällt.
- Für den Einsatz in engen Räumen: Maschinenpositionierung, Werkzeugbefestigung
- Befestigungsschraubenlöcher für einfache Befestigung
- Bis zu 3 % Seitenlast der maximalen Kapazität
- Design-Sicherheitsfaktor entspricht ASME B30.1 und EN1494
- CR400-Kupplung für Kompatibilität mit Standardprodukten
- Hochlegierter Stahl für maximale Festigkeit
- 1. Stufe: maximale Tragfähigkeit bei geringerem Hub.
- 2. Stufe: verlängerter Hub mit geringerer Kapazität als die 1. Stufe.
- Endstufe: maximale Hubverlängerung bei geringster Kapazität.
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 54 mm |
| Ausgefahrene Höhe B | 77 mm |
| Hub | 23 mm |
| Gewicht | 3,1 kg |
| Kupplung | CR400 Coupler |
| Material | Stahl |
| Rückzugsart | einfachwirkend, Lastrücklauf |
| Kolbentyp | teleskopisch |
| Tragfähigkeitsklasse | 5 t |
| Oberflächenbehandlung | nitriert |
| Ölvolumen Vorschub | 51 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Max. Vorschubkraft | 43 kN |
Produktabmessungen
Abmessung
mm
in
Eingefahrene Höhe A
54
2.13
Ausgefahrene Höhe B
77
3.03
Außendurchmesser D
102 x 80
4.02 x 3.15
Kolbendurchmesser F
25
—
Gehäuse bis Vorschubport H
20
0.79
