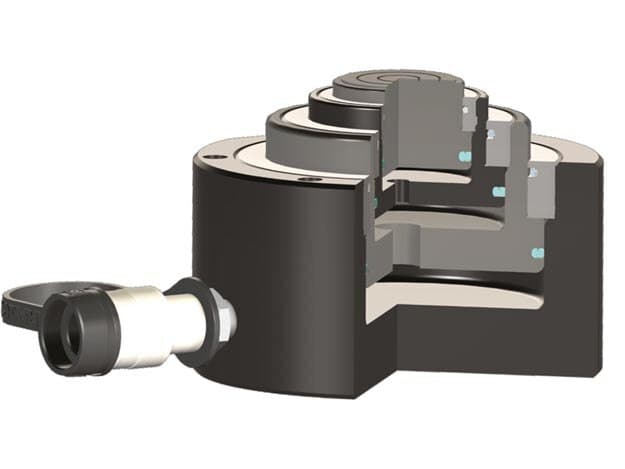

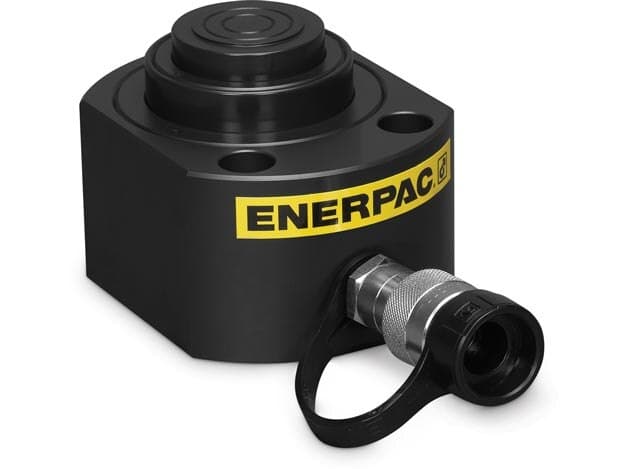

RLT741, 81,7 Tonnen Tragfähigkeit, 26 mm Hub, mehrstufiger Teleskop-Hydraulikzylinder mit geringer Höhe
Art.-Nr.: RLT741
Eingefahrene Höhe A
114 mm
Ausgefahrene Höhe B
140 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
- Einfachwirkend, Lastrückführung
- Nitrocarburierungs-Oberflächenbehandlung für verbesserte Belastungs- und Verschleißfestigkeit sowie Korrosionsschutz
- Die längere Hublänge von Teleskopzylindern spart Ihnen Zeit und vereinfacht Projekte, indem eine Last über eine größere Distanz bewegt wird und der Einsatz temporärer Stützvorrichtungen entfällt.
- Für den Einsatz in engen Räumen: Maschinenpositionierung, Werkzeugbefestigung
- Befestigungsschraubenlöcher für einfache Befestigung
- Bis zu 3 % Seitenlast der maximalen Kapazität
- Design-Sicherheitsfaktor entspricht ASME B30.1 und EN1494
- CR400-Kupplung für Kompatibilität mit Standardprodukten
- Hochlegierter Stahl für maximale Festigkeit
- 1. Stufe: maximale Tragfähigkeit bei geringerem Hub.
- 2. Stufe: verlängerter Hub mit geringerer Kapazität als die 1. Stufe.
- Endstufe: maximale Hubverlängerung bei geringster Kapazität.
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 114 mm |
| Ausgefahrene Höhe B | 140 mm |
| Hub | 26 mm |
| Gewicht | 30,4 kg |
| Kupplung | CR400 Coupler |
| Material | Stahl |
| Rückzugsart | einfachwirkend, Lastrücklauf |
| Kolbentyp | teleskopisch |
| Tragfähigkeitsklasse | 75 t |
| Oberflächenbehandlung | nitriert |
| Ölvolumen Vorschub | 426 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Max. Vorschubkraft | 727 kN |
Produktabmessungen
Abmessung
mm
in
Eingefahrene Höhe A
114
4.49
Ausgefahrene Höhe B
140
5.51
Außendurchmesser D
216 x 196
8.50 x 7.72
Kolbendurchmesser F
95
—
Gehäuse bis Vorschubport H
35
1.38
