Zkušebny

Zkušebny mohou být používaný v různých situacích. Např. pro testování nových armatur při přejímce, testy během výroby, testy po opravách, či preventivně např. u pojišťovacích ventilů. Zkoušky většinou obsahují testy tělesa, průsaky sedel či reakční tlaky i pojišťovacích ventilů. Krom armatur můžou být testovány i jiné komponenty. Např. tělesa motorů, čerpadel, potrubí, nádrže, atd. V těchto případech je často potřeba speciální upínací zařízení.

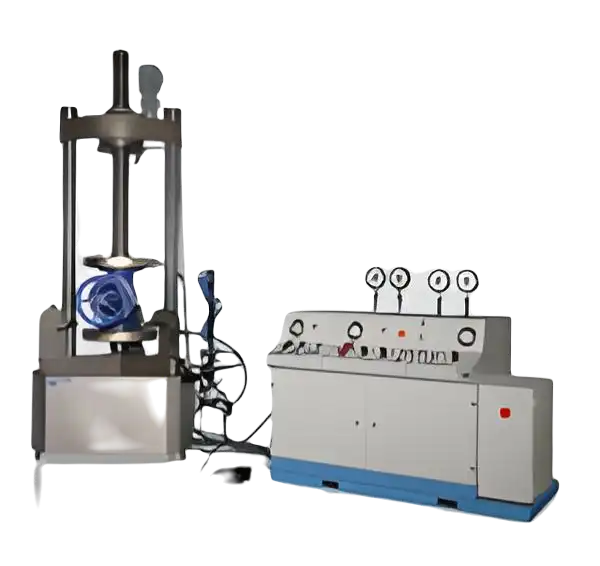

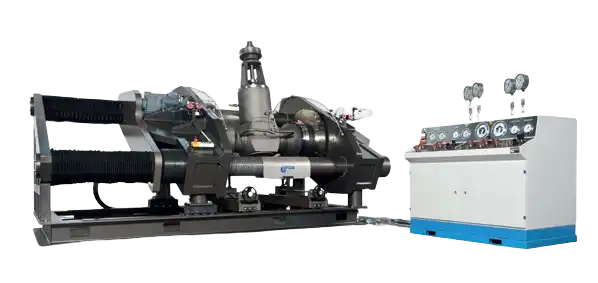

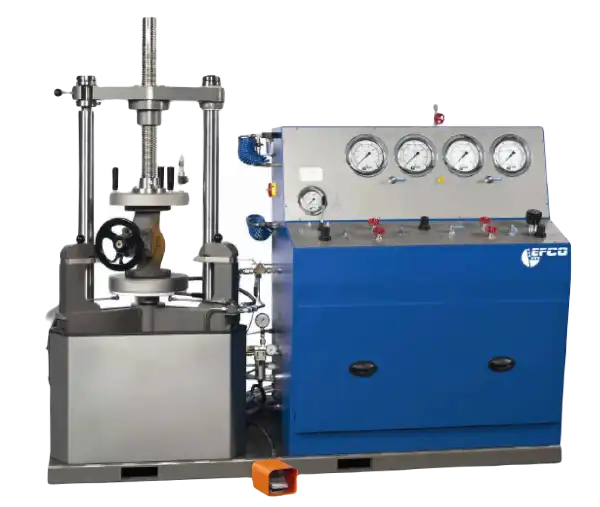

EFCO zkušebny se skládají z upínacího zařízení a ovládací konzole. Testovaný díl je bezpečně upnut a utěsněn na vstupu a výstupu. Upínací síla může být až 1500 tun. (na dotaz i větší). Ovládací konzole se používvá pro samotné testování (plnění armatury, tlakování, ovládání upínání, měření během testu). Také nabízíme malé, přenosné zkušební stanice. Tyto zkušební stanice nemajjí upínací systém a můžou být použity pro natlakování a změření tlaku (např. u nádrží).

Konstrukce zkušeben

Stacionární / mobilní (upínací síla až 10 tun)
Manualní / automatické
Horizontalní / vertikální / naklápěcí

Pro zkoušky

šoupátek
regulační ventily
zpětné ventily
kulové ventily
pojjišťovací ventily
dutá tělesa (těla motorů, potrubí, nádrže, atd)

Provedení ventilu (vstup / výstup)

přírubové
závitové
navaření
bezpřírubové

Zkušební medium

voda
vzduch
dusík
jiná zkušební media (např. olej, kerosin)

Typ testu

test pevnosti tělesa
test průsaku sedla
nastavení tlaku pojišťovacích ventilů

Testovací tlak

voda, max. 1380 bar (20000 psi) (na dotaz i více)
vzduch / dusík, max. 300 bar (4350 psi) (na dotaz i
více)

Typ	DN	Broušení	Lapování
VALVA-S1	8-150 (¼“-6“)	Ano	Ne
VALVA-1	8-150 (¼“-6“)	Ano	Ano
VALVA-S15	80-300 (3“-12“)	Ano	Ne
VALVA-15	80-300 (3“-12“)	Ano	Ano
VALVA-2	200-700 (8“-28“)	Ano	Ano
VALVA-3	500-1600 (20“-64“)	Ano	Ano
Rozměry v mm (palce)

Standartní řada se orientuje havně dle DN zkoušeného kusu a dle upínací síly. Požadovaný zkušební tlak, ovládání, zkušební média můžou být upraveny přesně podle požadavku zákazníka. Zkušebny pro všechny upínací síly mohou být i v automatickém provedení (speciální design). Výroba speciálních zkušeben přesně dle přání zákazníka patří mezi naše přednosti.

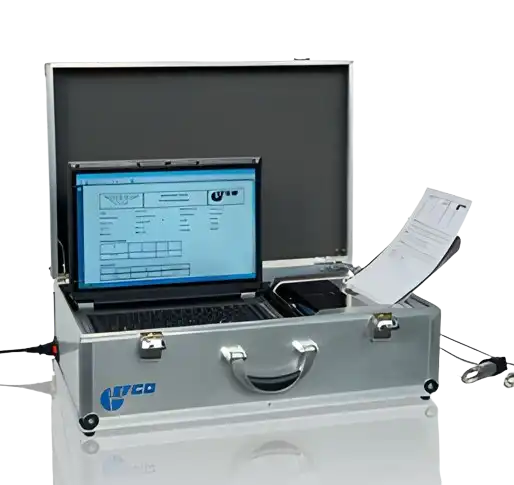

EFCO VALVE-DOC

Záznamy a zpracování zkoušek je neméně důležitou součástí. Můžeme nabídnout systém pro dokumentaci zkoušek a správu zkušebních protokolů. Základem zkušebního protokolu je prezentace křivky tlaku. Ta jasně zaznamenává zda, a k jak velkým, poklesům tlaku došlo při testu, nebo jaký byl reakční tlak u pojišťovacích ventilů. Po testu je vytvořen protokol ve formátu PDF a je automaticky uložen. Dokumentační systém se dodává včetně tiskárny, a proto může být protokol kdykoliv jednodušše vytištěn.

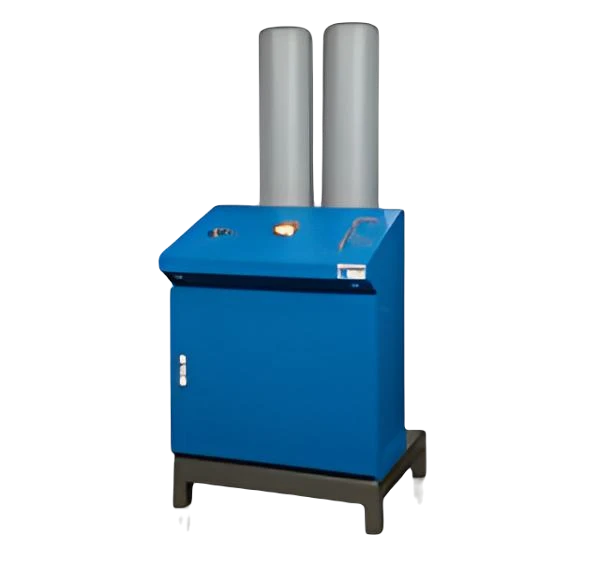

EFCO-BOOSTER

Všechny zkušebny jsou vybaveny čerpadly na vodu pro dosaení požadovaného tlaku pro zkoušení. Požadovaný tlak vzduchu / dusíku je poskytován ze zásobníku. EFCO booster dodává vzuch / dusík o tlaku až 300 bar (4350 psi) (vyšší tlaky je možné dodat dle požadavku zákazníka).
