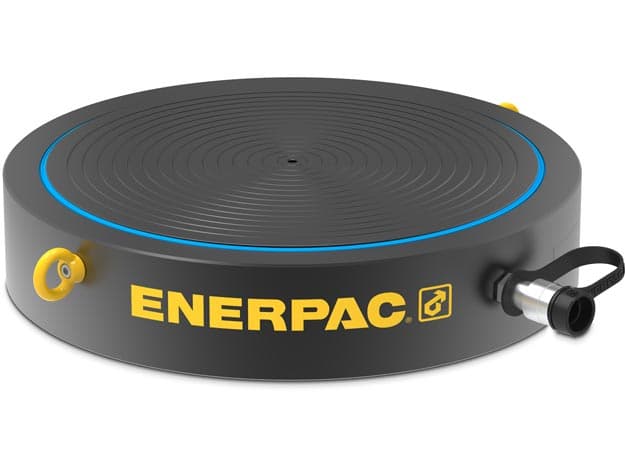

CUSP1000, nosnost 1142,6 tuny, zdvih 17.4 mm, vysokotonážní ultra plochý hydraulický válec
Nízkoprofilové hydraulické palačinkové válce řady CUSP jsou ultra ploché, jednočinné a s návratem zátěže. Zahrnují funkci naklápění, která pomáhá rovnoměrně rozložit náklad. Všechny modely jsou opatřeny nitrokarbonizovaným povlakem pro zvýšenou odolnost a ochranu proti korozi v náročných pracovních prostředích.
Složená výška A
103 mm
Vysunutá výška B
113,0 mm
Naši experti vás budou kontaktovat do 24 hodin.
Popis produktu
Nízkorozměrné hydraulické válce řady CUSP, známé také jako hydraulické válce na palačinky, kombinují působivý poměr výkonu k výšce s funkcí naklápění sedla pro rovnoměrné rozložení zatížení a zabránění bočnímu zatížení.
Jsou k dispozici v několika vysokotonážních kapacitách, díky čemuž jsou správnou volbou pro stísněné prostory, kde se jiné válce, včetně velkých, nevejdou, z několika velikostí se nevejdou. až 1000 tun (10165 kN). Tyto ultra-ploché hydraulické válce mají složené výšky od 1,4 do 4,06” (35,5 až 103 mm).
Všechny jsou opatřeny odolným nitrokarburizovaným povlakem pro zvýšenou ochranu proti korozi v náročných pracovních prostředích.
- Až 4 % bočního zatížení maximální kapacity
- Extrémně nízká složená výška
- Integrovaná funkce naklánění až o 4 stupně pro rovnoměrné rozložení nákladu
- Nitrokarbonizovaná povrchová úprava pro náročné podmínky
- "Červená čára" pro vizuální omezení maximálního zdvihu Až 4 % bočního zatížení maximální kapacity
- Včetně spojky
Technické údaje
| Parametr | Hodnota |
|---|---|
| Složená výška A | 103 mm |
| Vysunutá výška B | 113,0 mm |
| Zdvih | 17.4 mm |
| Hmotnost | 157,0 kg |
| Spojka | CR400 Coupler |
| Materiál | ocel |
| Typ návratu | jednočinný, návrat zatížením |
| Typ pístu | plný |
| Třída nosnosti | 1000 t |
| Povrchová úprava | nitridace |
| Kapacita oleje | 2531 cm³ |
| Max. provozní tlak | 700 bar |
| Efektivní plocha válce | 1452,2 cm² |
| Max. síla vysouvání | 10165 kN |
Rozměry produktu
