Enerpac|Zylinder
RARH1502, 150 Tonnen Tragfähigkeit, 50 mm Hub, doppeltwirkender Aluminium-Hohlkolben-Hydraulikzylinder
Art.-Nr.: RARH1502
Eingefahrene Höhe A
264 mm
Ausgefahrene Höhe B
314 mm
Unsere Experten werden Sie innerhalb von 24 Stunden kontaktieren.
Produktbeschreibung
- Leichter und kürzere zusammengeklappte Höhe als entsprechende RACH-Modelle
- Doppeltwirkend für schnelles Einfahren, unabhängig von Schlauchlängen oder Systemverlusten
- Eingebautes Sicherheitsventil verhindert versehentlichen Überdruck
- Das hohle Kolbendesign ermöglicht sowohl Zug- als auch Druckkräfte
- Die Hartbeschichtung aller Oberflächen schützt vor Beschädigungen und verlängert die Lebensdauer des Zylinders
- Griffe und CR-400-Kupplungen mit Staubkappen sind bei allen Modellen im Lieferumfang enthalten
- Schwimmendes Mittelrohr erhöht die Lebensdauer der Dichtung
- Grundplatte und Sattel aus Stahl zum Schutz vor lastbedingten Schäden
- Integrierter Anschlagring verhindert einen Überhub des Kolbens und hält der vollen Zylinderkapazität stand
- Alle Zylinder erfüllen die ASME B-30.1-Standards
Technische Daten
| Parameter | Wert |
|---|---|
| Eingefahrene Höhe A | 264 mm |
| Ausgefahrene Höhe B | 314 mm |
| Hub | 50 mm |
| Gewicht | 42,4 kg |
| Kupplung | CR400 Coupler |
| Material | Aluminium |
| Rückzugsart | doppeltwirkend, hydraulischer Rücklauf |
| Kolbentyp | hohl |
| Tragfähigkeitsklasse | 150 t |
| Oberflächenbehandlung | anodisiert |
| Ölvolumen Vorschub | 1063 cm³ |
| Maximaler Betriebsdruck | 700 bar |
| Wirksame Kolbenfläche Vorschub | 212,6 cm² |
| Max. Vorschubkraft | 1489 kN |

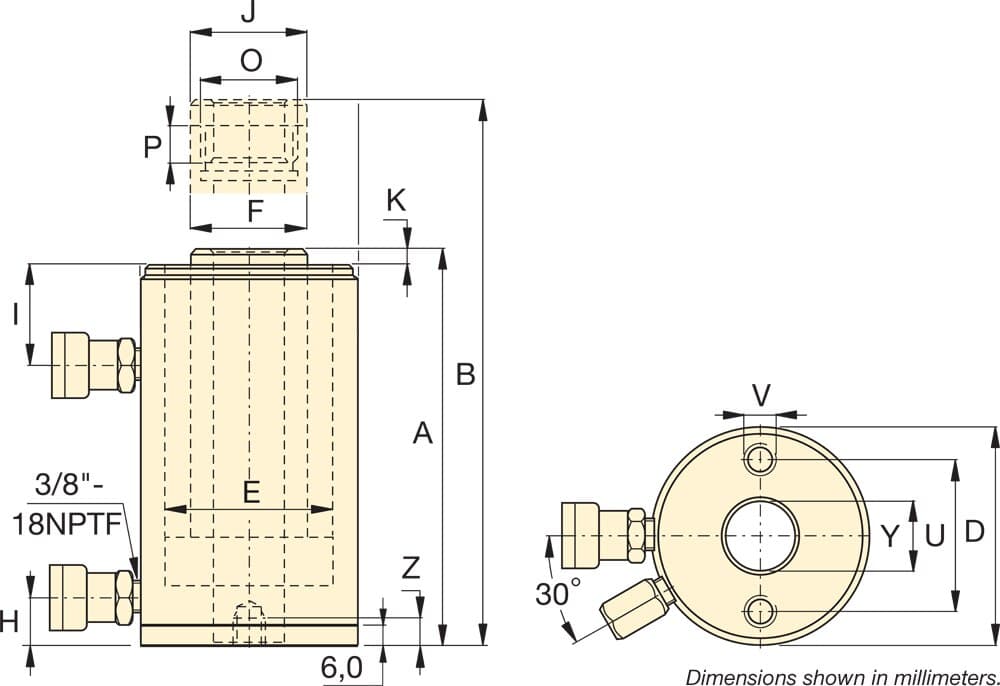

Produktabmessungen
Abmessung
mm
in
Eingefahrene Höhe A
264
10.39
Ausgefahrene Höhe B
314
12.36
Außendurchmesser D
280
11.02
Bohrungsdurchmesser E
190
7.48
Kolbendurchmesser F
150
5.91
Gehäuse bis Vorschubport H
61
2.41
Gehäuse bis Rücklaufport I
83
3.27
Satteldurchmesser J
127
5
Sattelüberstand K
18,8
0.74
Innengewinde Kolben O
4 1/4"-12 UN
4 1/4"-12 UN
Gewindenlänge Kolben P
40
1.57
Lochkreis Befestigungsbohrungen U
250
9.84
Gewinde Befestigungsbohrungen V
M10
—
Mittellochduchmesser Y
79
3.11
Gewindetiefe Befestigungsbohrungen Z
12
0.47
